Lieferbar
Lieferzeit: 2-3 Wochen
Ab 62,70 €
inkl. MwSt. zzgl. Versandkosten

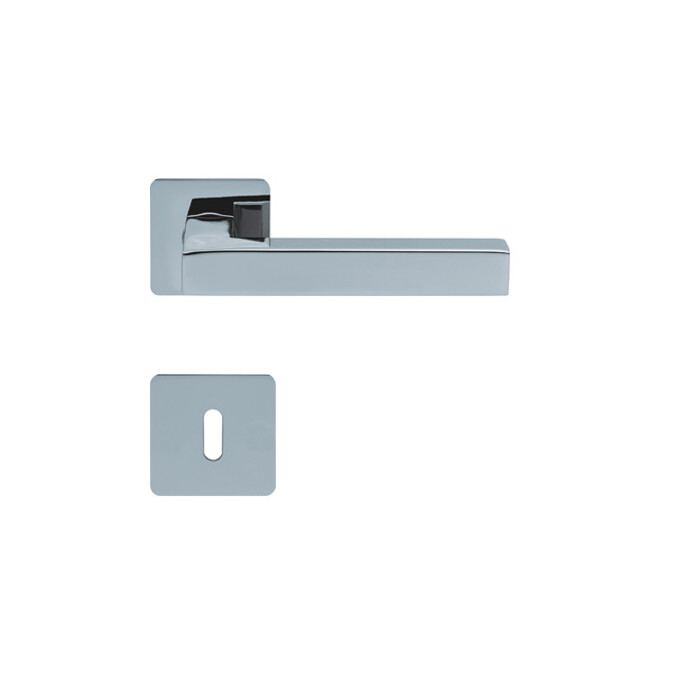

1002 (Quadra II) flache quadratische Rosettengarnitur Edelstahl poliert von Scoop
Rosettengarnitur Form 1002 (Quadra II) mit quadratischer flacher Rosette (abgerundete Katen) und quadratischen Griffdurchmesser
Diese flachen Garnituren von Scoop sind schnell und einfach zu montieren.
Eine Montage auf die Tür ohne Einfräsung wird empfohlen.
In folgenden Ausführungen erhältlich:
Buntbart-Garnitur BB
Profilzylinder-Garnitur PZ
WC/Bad-Garnitur mit Verriegelung und Schlitzschraube
Maße:
Rosetten: 55 x 55 mm
Rosettenhöhe: 2 mm
quadratischer Drückerdurchmesser 22 x 22 mm
Drückerlänge: 140 mm
Drückerhals: 57 mm
Für Standardtürstärken von 38 - max. 50 mm. Standardtürstärke für WC-Garnitur 38-42 mm.
Scoop flächenbündige Garnituren - Montageanleitung
Montage mit Kunststoff-Nocken aus gehärtetem Kunststoff (Pfeil und Hülse), die sich in der gegenseitigen Hülse verankern.
Montage:
- Bohren für Drücker- und Schlüsselrosetten mit Scoop-Bohrschablone beidseitig bohren und anschließend Bohrkanten säubern.
- Rosetten mit vormontierten Schnellverbindern (1) (Achtung: Stift und Hülse entgegengesetzt) montieren. Dazu eine Seite in die Bohrungen drücken, anschließend zweite Seite aufstecken. Beide Rosetten durch gleichmäßigen Druck miteinander verbinden, bis diese bündig an der Türe aufliegen.
- Vierkant-Spannstift (2) in die Schlossnuss stecken und zentrieren.
- Drückerführungsringe (3) einsetzen.
- Die Drücker (4) einsetzen und mit der Madenschraube (5) fixieren.
