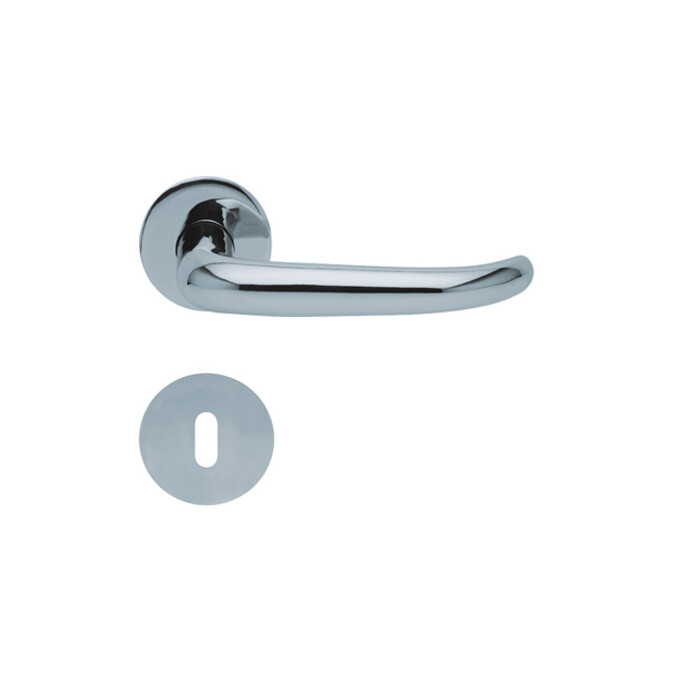

1103 (Dragon) flache runde Rosettengarnitur Edelstahl poliert von Scoop
Rosettengarnitur Form 1103 mit runder flacher Rosette (abgerundete Katen)
Edelstahl poliert
Diese flachen Garnituren von Scoop sind schnell und einfach zu montieren.
Eine Montage auf die Tür ohne Einfräsung wird empfohlen.
In folgenden Ausführungen erhältlich:
Buntbart-Garnitur BB
Profilzylinder-Garnitur PZ
WC/Bad-Garnitur mit Verriegelung und Schlitzschraube
Maße:
Rosettendurchmesser ø 55 mm
Rosettenhöhe: 2 mm
Drückerlänge: 135 mm
Drückerhals: 55 mm
Für Standardtürstärken von 38 - max. 50 mm. Standardtürstärke für WC-Garnitur 38-42 mm.
Scoop flächenbündige Garnituren - Montageanleitung
Montage mit Kunststoff-Nocken aus gehärtetem Kunststoff (Pfeil und Hülse), die sich in der gegenseitigen Hülse verankern.
Montage:
- Bohren für Drücker- und Schlüsselrosetten mit Scoop-Bohrschablone beidseitig bohren und anschließend Bohrkanten säubern.
- Rosetten mit vormontierten Schnellverbindern (1) (Achtung: Stift und Hülse entgegengesetzt) montieren. Dazu eine Seite in die Bohrungen drücken, anschließend zweite Seite aufstecken. Beide Rosetten durch gleichmäßigen Druck miteinander verbinden, bis diese bündig an der Türe aufliegen.
- Vierkant-Spannstift (2) in die Schlossnuss stecken und zentrieren.
- Drückerführungsringe (3) einsetzen.
- Die Drücker (4) einsetzen und mit der Madenschraube (5) fixieren.
