12-1035 Kurzschildgarnitur ASL® von FSB Alu F1

Design: Heike Falkenberg

Die Düs­sel­dor­fer In­nen­ar­chi­tek­tin Heike Fal­ken­berg bat FSB im Herbst 1996, für einen Re­no­va­tions-Auf­trag eine ältere Griff­ge­stal­tung nach­zu­emp­fin­den. Anhand der über­sand­ten Skizze fräste die FSB-Ent­wick­lungs­ab­tei­lung aus dem Modell FSB 1076 ein An­schau­ungs­mus­ter. Der Pro­to­typ gefiel so gut, dass wir be­schlos­sen, die grif­fi­ge Idee dem Markt vor­zu­stel­len.

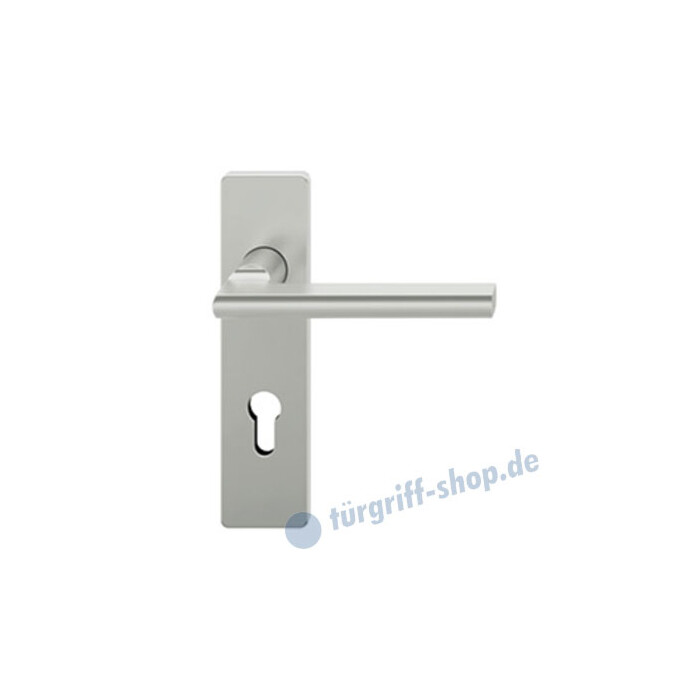

Drückergarnitur mit eckigem Kurzschild.
Die Wechselgarnitur WE wird am Außenschild mit dem Knopf FSB 0829 ausgestattet.

Material: Aluminium F1 natureloxiert

Die neue ASL^®  Technik
Komplette Garnitur inkl. Befestigungsmaterial für Türstärken 39 - 58 mm

- Rechts und links verwendbar
- Verdeckte Drückerführung / kein Kunststoffring
- Hochhaltemechanismus
- fest/drehbar gelagert, d. h. Kurzschild mit dem Griff fest verbunden
- Edelstahlverstärkte Unterkonstruktion
- M5 Edelstahlverschraubung
- Betätigungswinkel 45°
- schnelle Montage
- Türstärken-Abdeckung von 39 - 58 mm, Sonder-Türstärken möglich
- EN 1906 Klasse 4 zertifiziert

Maße:

Schildbreite: 45 mm
Schildlänge: 185 mm
Schildhöhe: 7 mm

Weitere Abb. unten:
Zeichnung Griff
Zeichnung Schild
WC-Garnitur
WE-Garnitur mit Außenknopf
