12-1119 Kurzschildgarnitur ASL® von FSB Edelstahl

Design: Hartmut Weise

FSB 1119 beruht auf den Erkenntnissen, die FSB in Kooperation mit der Fraunhofer-Gesellschaft gesammelt hat (FSB 1155). Während bei der Umsetzung von FSB 1155 größter Wert auf konsequente Umsetzung der ergonomischen Parameter gelegt wurde, standen bei FSB 1119 formal-ästhetische Überlegungen im Vordergrund.

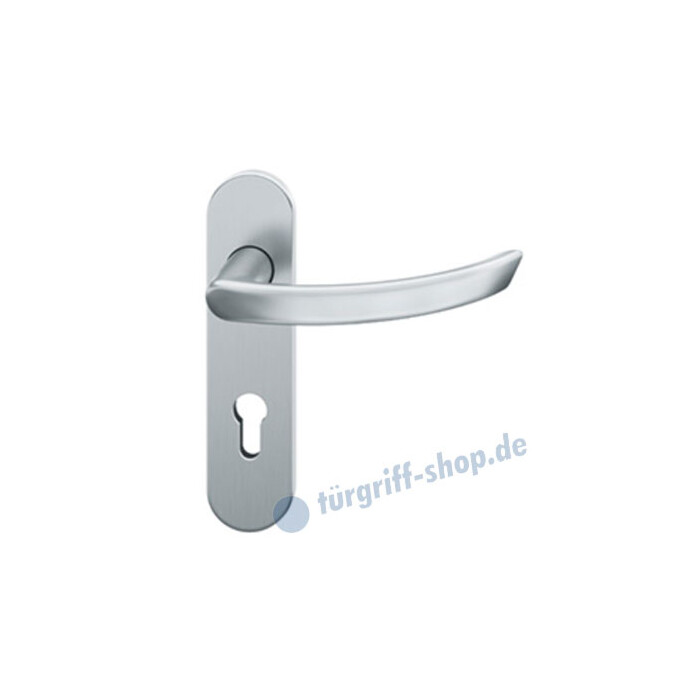

Drückergarnitur mit ovalem Kurzschild.
Die Wechselgarnitur WE wird am Außenschild mit dem Kugelknopf FSB 0802 ausgestattet.

Material: Edelstahl
Edelstahl rostfrei, feinmatt
(Edelstahl spiegelpoliert gegen Aufpreis erhältlich, bitte anfragen!)

Die neue ASL^®  Technik
Komplette Garnitur inkl. Befestigungsmaterial für Türstärken 39 - 58 mm

- Rechts und links verwendbar
- Verdeckte Drückerführung / kein Kunststoffring
- Hochhaltemechanismus
- fest/drehbar gelagert, d. h. Kurzschild mit dem Griff fest verbunden
- Edelstahlverstärkte Unterkonstruktion
- M5 Edelstahlverschraubung
- Betätigungswinkel 45°
- schnelle Montage
- Türstärken-Abdeckung von 39 - 58 mm, Sonder-Türstärken möglich
- EN 1906 Klasse 4 zertifiziert

Maße:

Schildbreite: 45 mm
Schildlänge: 185 mm
Schildhöhe: 7 mm

Weitere Abb. unten:
Zeichnung Griff
Zeichnung Schild
WC-Garnitur
WE-Garnitur mit Außenknopf
