12-1163 Kurzschildgarnitur ASL® von FSB Alu F1

Design: Hans Kollhoff

Der Ber­li­ner Ar­chi­tekt Hans Koll­hoff ent­wi­ckel­te für seine Pro­jek­te eine Griff­ge­stal­tung, die bewusst Ge­stal­tungs­ele­men­te der 1930er Jahre auf­nimmt. Die schlich­ten Tür­klin­ken, Fens­ter­grif­fe und Fens­te­ro­li­ven wurden vom Markt sofort als au­then­ti­sche In­ter­pre­ta­tio­nen an­ge­nom­men.

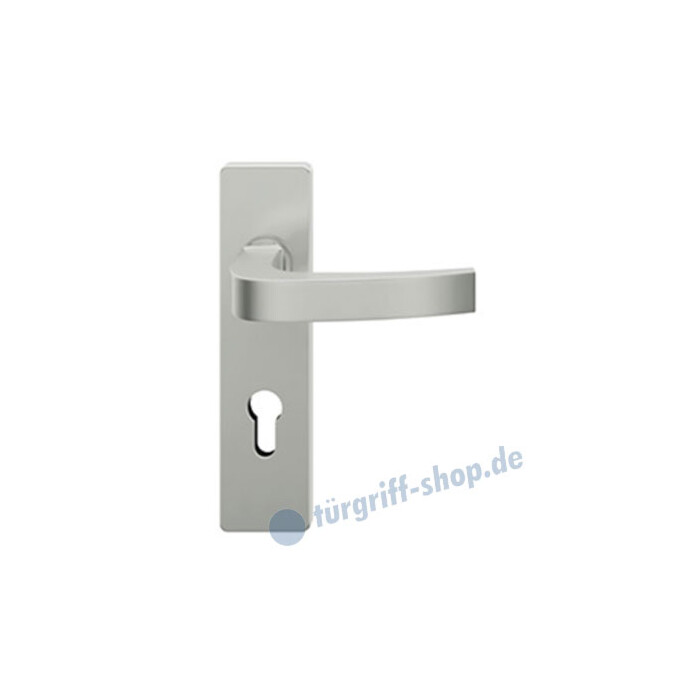

Drückergarnitur mit eckigem Kurzschild.
Die Wechselgarnitur WE wird am Außenschild mit dem Knopf FSB 0829 ausgestattet.

Material: Aluminium F1 natureloxiert

Die neue ASL^®  Technik
Komplette Garnitur inkl. Befestigungsmaterial für Türstärken 39 - 58 mm

- Rechts und links verwendbar
- Verdeckte Drückerführung / kein Kunststoffring
- Hochhaltemechanismus
- fest/drehbar gelagert, d. h. Kurzschild mit dem Griff fest verbunden
- Edelstahlverstärkte Unterkonstruktion
- M5 Edelstahlverschraubung
- Betätigungswinkel 45°
- schnelle Montage
- Türstärken-Abdeckung von 39 - 58 mm, Sonder-Türstärken möglich
- EN 1906 Klasse 4 zertifiziert

Maße:

Schildbreite: 45 mm
Schildlänge: 185 mm
Schildhöhe: 7 mm

Weitere Abb. unten:
Zeichnung Griff
Zeichnung Schild
WC-Garnitur
WE-Garnitur mit Außenknopf
