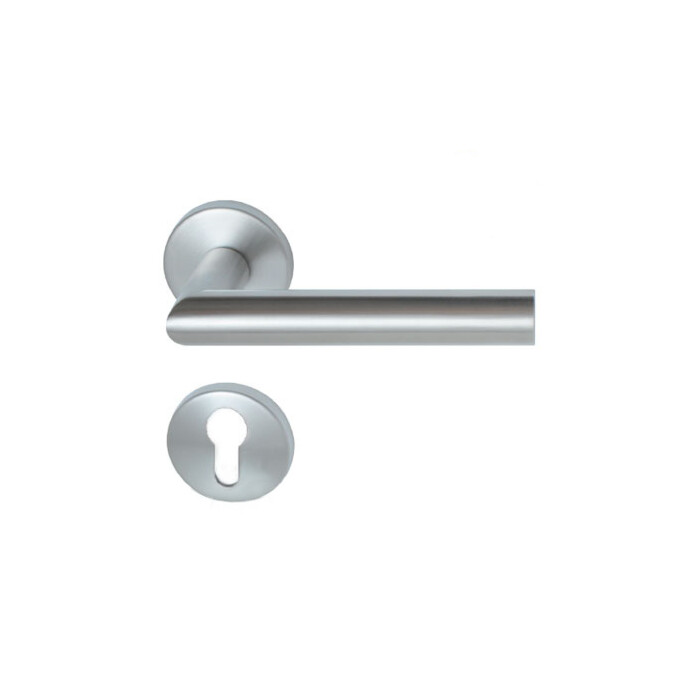

Galina II-R Rosetten-Halbgarnitur für Haustüren, Top Speed, PZ, 8 mm, GK4, Edelstahl-matt Südmetall

Halbe Rosettengarnitur für die Innenseite der Haustür zur Kombination
z. B. mit einem Stossgriff oder einer halben Schutzgarnitur für aussen.
Mit Metallunterkonstruktion, ohne Stift, dieser muss extra bestellt werden.

Farbe: Edelstahl-matt

Ausführung: Profilzylinder-Lochung PZ

Geprüft nach EN 1906 Benutzerklasse 4 (Objektqualität): Kategorie 4, (z. B. Krankenhäuser, Sportstadien, Schulen u.s.w.)

Maximale Benutzungs-Häufigkeit durch eine Vielzahl an Personen, sowie die Gefahr von häufiger Beschädigung durch Gewalteinwirkung.

- fest/drehbar gelagert
- mit Hochhaltefeder
- mit stabiler Metallunterkonstruktion
- Dreh-Verbundrosette
- mit Madenschraurbe

Sie benötigen zur Kombination mit einem Stossgriff außen noch eine Südmetall Schutzrosette und den Südmetall Patentstift.

Maße:
Rosettendurchmesser ø 55 mm
Drückerlänge: 140 mm
Drückerdurchmesser ø 22 mm
Tiefe: 70 mm

Vierkantaufnahme: 8 mm

Sie benötigen zur Kombination mit einem Stossgriff außen noch eine Südmetall Schutzrosette und den Südmetall Patentstift. Falls für diese Kombination eine Vierkantaufnahme von 10 mm erforderlich ist, benötigen Sie den Patentstift 8/10 mm.
Zur Kombination mit einer halben Schutzgarnitur außen kann die Vierkantaufnahme mittels Verstärkungshülse ausgegleichen werden.

Weitere Abbildungen unten:

technische Zeichnung
